一、介紹：

有源晶振(oscillator),也叫晶體振蕩器,簡單的說,是所有帶電壓晶振的統稱。有源晶振自身除了石英晶片外還有邦定IC,因此厚度會比無源晶振厚。其內部構成:金屬上蓋+鍍銀電極(石英晶片)+IC+陶瓷基座+焊盤。它不需要DSP的內部振蕩,也不需要復雜的配置電路,其信號電平是固定的,只需要選擇好合適的輸出電平。所以,有源晶振靈活性較差,且成本較貴。

  產品圖片：OSC-3225                    產品圖片：OSC-5032

二、用途和分類:

有源晶振生產對技術要求更高,性能更穩定,一般用在相對高端的產品,如通訊、航空航天、醫療、工控等領域。

根據其功能不同可大致分為:普通有源晶體振蕩器(OSC),溫度補償晶體振蕩器(TCXO),壓控晶體振蕩器(VCXO),溫補壓控晶體振蕩器(VC-TCXO),恒溫晶體振蕩器(OCXO),差分晶體振蕩器(LVPECL-OSC)等,每種振蕩器都有不同的波形和參數,所以會有不同的功能和用途,同時擁有低功耗,低電流電壓,低相位抖動,低相噪等優異特性。

三、貼片形式:

不同的振蕩器腳位接法會不同,但都會特別標識出1腳,其它腳位的功能和接法可參考對應規格書。

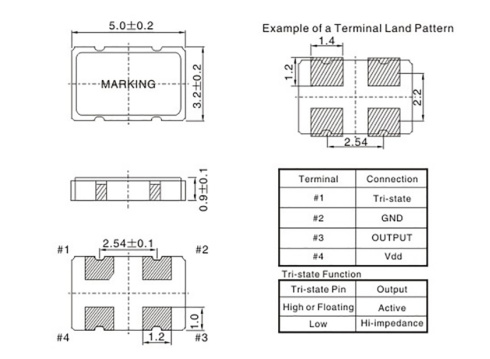

普通有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。

(有點位標記的為1腳,管腳向下,按照逆時針分別為:2、3、4。)

四、主要參數:

1、中心頻率:所有的晶振都有自己的頻率,這個頻率有且只有一個。

2、頻率穩定度:在標稱電源和負載下,工作在規定溫度范圍內, 相較于不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏。

3、電源電壓:有源晶振的常用電壓有1.8V、2.5V、2.8V、3V、3.3V、5.0V等,特別注意的是,有些IC具有電壓兼容性而有些沒有。

4、封裝尺寸:有源晶振的尺寸已向小、輕、薄的方向發展,常用的尺寸有(長*寬mm)：7.0*5.0/5.0*3.2/3.2*2.5/2.5*2.0/2.0*1.6/1.6*1.2。

5、輸出模式:有源晶振輸出模式較多,如CMOS、TTL、Clipped Sinewave、LVPECL、LVDS、HCSL等,每種輸出模式都有自身獨特波形和用途。

6、工作溫度范圍:根據工作環境的要求，有源晶振工作溫度范圍有-20-70℃/-40-85℃/-40-105℃等。

7、相位噪聲和抖動:相位噪聲和抖動是對同一現象的2種不同的定量方式,是對短期頻率穩定度的真實度量。

8、牽引范圍:牽引范圍是針對VCXO的參數,為變化頻率(增大或減少)與中心頻率的比值,此值一般用ppm表示,通常牽引范圍大約為100-200ppm,取決于VCXO的結構和所選擇的IC。

9、老化率:隨著時間的推移,頻率值會在老化率的這個指標內有所變化。
